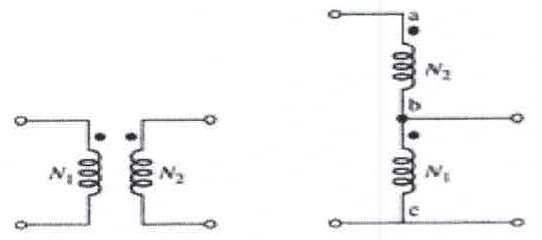

Examine a figura abaixo.
Um transformador tem tensão no lado primário 1200 V e no secundário de 120 V, possui potência nominal aparente de 100 kVA e é conectado em forma de autotransformador, conforme figura acima. Assim, assinale a opção que quantifica a potência nominal aparente desse autotransformador, em kVA, e a tensão entre os terminais “a” e “c”, em V.
