Questão 28 — Circuitos em Corrente Alternada — Fasores (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Circuitos em Corrente Alternada — Fasores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

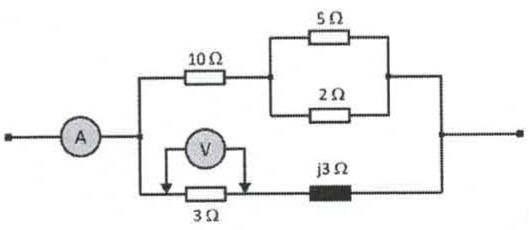

Examine a figura abaixo.
Circuito com amperímetro A em série com dois ramos em paralelo: um com 10 Ω em série com o paralelo de 5 Ω e 2 Ω; outro com 3 Ω em série com reatância j3 Ω; voltímetro V nos terminais do resistor de 3 Ω.

Circuito com amperímetro A em série com dois ramos em paralelo: um com 10 Ω em série com o paralelo de 5 Ω e 2 Ω; outro com 3 Ω em série com reatância j3 Ω; voltímetro V nos terminais do resistor de 3 Ω.

Sabendo que os instrumentos de medição são considerados ideais, qual é o fasor de corrente lido no amperímetro apresentado no circuito da figura acima, sabendo que o voltímetro colocado nos terminais do resistor de 3 Ω indica 45 V?
Dado: √2 = 1,414.

Selecione uma alternativa A) 15,92 + j7,53 A B) 18,94 + j3,94 A C) 8,34 + j9,94 A D) 2,57 + j7,83 A E) 7,48 + j15,38 A

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2023 — página 1
