Questão 43 — Resistência Equivalente (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Resistência Equivalente

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

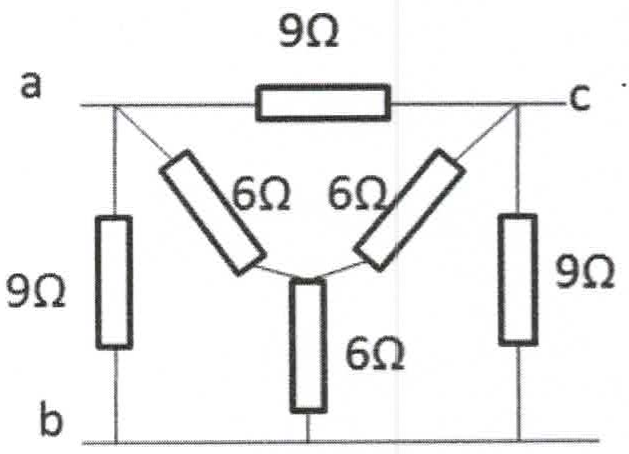

Examine a figura abaixo.
Rede resistiva entre os terminais a, b e c: 9 Ω entre a e c, 9 Ω entre a e b, 9 Ω entre c e b, e uma estrela de três resistores de 6 Ω ligada a a, c e b.

Rede resistiva entre os terminais a, b e c: 9 Ω entre a e c, 9 Ω entre a e b, 9 Ω entre c e b, e uma estrela de três resistores de 6 Ω ligada a a, c e b.

Com base nas informações apresentadas, qual é o valor da resistência equivalente medida entre os terminais “a” e “c”?

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2023 — página 1
