Questão 47 — Resistência Equivalente (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Resistência Equivalente

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023 Técnico

Marinha do Brasil · Eletrotécnica — Corpo Auxiliar de Praças (CP-CAP) · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

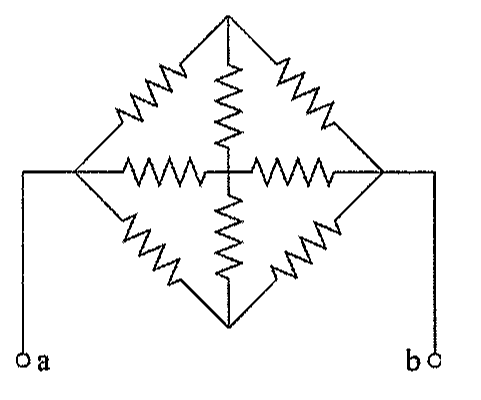

Rede em forma de losango: um resistor em cada um dos quatro lados e quatro resistores ligando o centro a cada um dos vértices; terminais a e b ligados aos vértices esquerdo e direito.

Rede em forma de losango: um resistor em cada um dos quatro lados e quatro resistores ligando o centro a cada um dos vértices; terminais a e b ligados aos vértices esquerdo e direito.

Considere a figura acima, onde todos os resistores mostrados têm resistência R. A resistência equivalente entre os terminais a e b é:

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2023 — Eletrotécnica — página 5
