Questão 22 — Mecânica dos Fluidos: Equação da Quantidade de Movimento — Força em Dutos

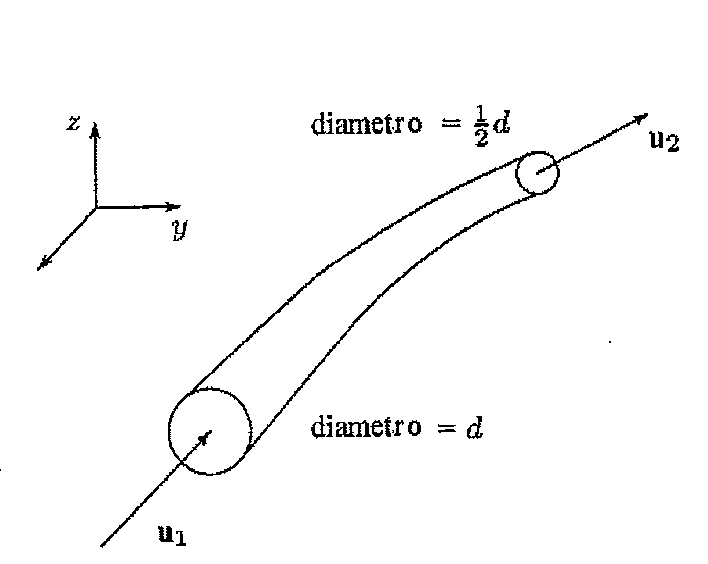

Analise a figura a seguir.



Para que se possa fazer a exaustão de gases para a atmosfera um duto, representado na figura acima, precisa ser instalado. Sabe-se que o módulo da velocidade na seção de entrada, que é perpendicular ao eixo x, é U, a velocidade na seção de saída, está no plano yz, sendo que as suas duas componentes são iguais, o escoamento é incompressível, altamente rotacional, e a pressão no plano de entrada é p1 = patm + 3ρU², onde patm é a pressão atmosférica e ρ é a densidade. Calcule a força necessária, R⃗, para manter esse duto fixo, e assinale a opção correta.
