Examine a figura abaixo.

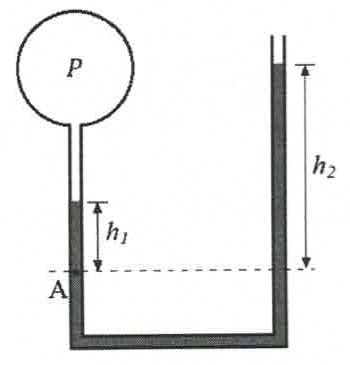

Tubo em U com o ramo esquerdo ligado a um reservatório fechado com pressão P e o ramo direito aberto; a partir do nível de referência A, a coluna de líquido tem altura h₁ no ramo esquerdo e h₂ no ramo direito.

Tubo em U com o ramo esquerdo ligado a um reservatório fechado com pressão P e o ramo direito aberto; a partir do nível de referência A, a coluna de líquido tem altura h₁ no ramo esquerdo e h₂ no ramo direito.

Uma tubulação possui uma das extremidades fechada, submetida a uma pressão manométrica P = 8000 Pa, enquanto a outra extremidade é aberta para a atmosfera. A tubulação é preenchida parcialmente com um líquido incompressível de massa específica ρ = 2000 kg/m³, conforme a figura acima. Se, para um determinado ponto de referência A, a coluna de líquido no trecho da tubulação à esquerda possui uma altura h₁ = 10 cm, qual é a altura h₂ da coluna de líquido no trecho da tubulação à direita (aberto à atmosfera), considerando que a aceleração da gravidade é g = 10 m/s²?
