Questão 29 — Treliças — Método dos Nós (Mecânica Geral (Estática)) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Mecânica Geral (Estática) Treliças — Método dos Nós

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Exame a figura abaixo.

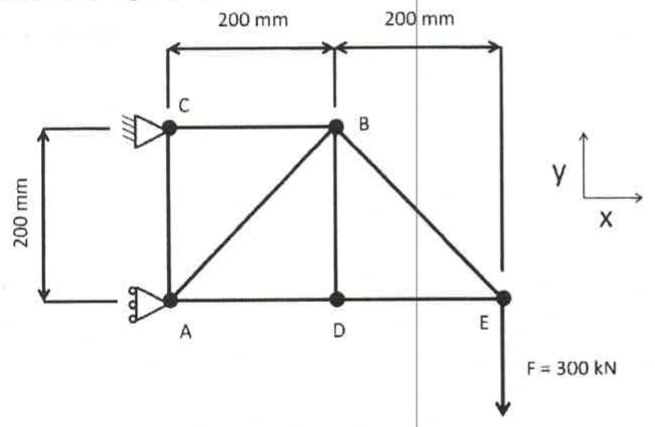

Treliça com nós A, B, C, D e E: apoio fixo em C e apoio móvel em A, na vertical, separados por 200 mm; barras CB, AD, DE, CA, AB, BD e BE; distâncias horizontais de 200 mm entre C e B e entre B e E; força F = 300 kN vertical para baixo no nó E; eixos x e y.

Treliça com nós A, B, C, D e E: apoio fixo em C e apoio móvel em A, na vertical, separados por 200 mm; barras CB, AD, DE, CA, AB, BD e BE; distâncias horizontais de 200 mm entre C e B e entre B e E; força F = 300 kN vertical para baixo no nó E; eixos x e y.

Calcule o módulo do esforço realizado no elemento AB da treliça apresentada acima, identifique se é de compressão ou tração e assinale a opção correta. Considere que o peso dos elementos de treliça é desprezível, que a fixação no ponto C resiste a esforços nas direções dos eixos x e y e que a fixação no ponto A resiste apenas na direção do eixo x.

Selecione uma alternativa A) 300 kN, compressão. B) 300√2 kN, compressão. C) 300 kN, tração. D) 150√2 kN, tração. E) 150√2 kN, compressão.
