Questão 30 — Associação de Resistores — Resistência Equivalente (Eletricidade) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletricidade Associação de Resistores — Resistência Equivalente

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

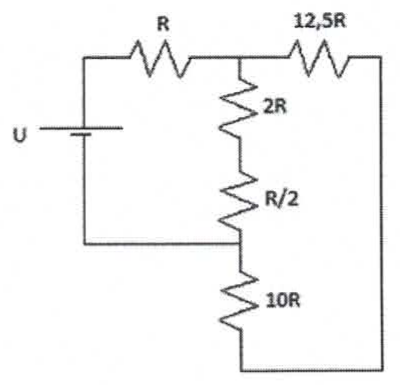

Considere o circuito elétrico abaixo.

Circuito com fonte U e resistores R, 12,5R, 2R, R/2 e 10R.

Assinale a opção que apresenta o valor da corrente elétrica que passa pela fonte U = 169 V sabendo que R = 1,04 kΩ.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final — Mecânica, Amarela — página 2
