Questão 31 — Tolerâncias e Ajustes — Classificação de Ajustes (Desenho Técnico Mecânico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Desenho Técnico Mecânico Tolerâncias e Ajustes — Classificação de Ajustes

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Qual é o tipo de ajuste da montagem representada abaixo? Considere as medidas em mm.

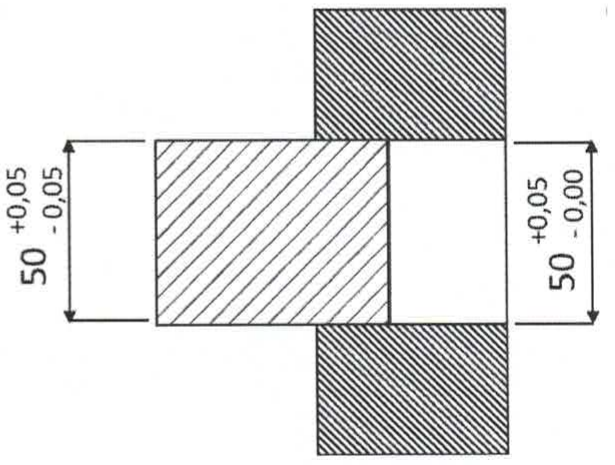

Montagem de um eixo em um furo: o eixo tem cota 50 com afastamentos +0,05 e −0,05; o furo tem cota 50 com afastamentos +0,05 e −0,00.

Montagem de um eixo em um furo: o eixo tem cota 50 com afastamentos +0,05 e −0,05; o furo tem cota 50 com afastamentos +0,05 e −0,00.

Selecione uma alternativa A) Ajuste com folga. B) Ajuste de rosca. C) Ajuste incerto ou indeterminado. D) Ajuste com interferência. E) Ajuste ISO.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final — Mecânica, Amarela — página 2
