Questão 46 — Tolerâncias Geométricas — Cilindricidade (Desenho Técnico Mecânico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Desenho Técnico Mecânico Tolerâncias Geométricas — Cilindricidade

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

Assinale a opção que apresenta o significado do número indicado na figura abaixo. Considere as medidas em mm.

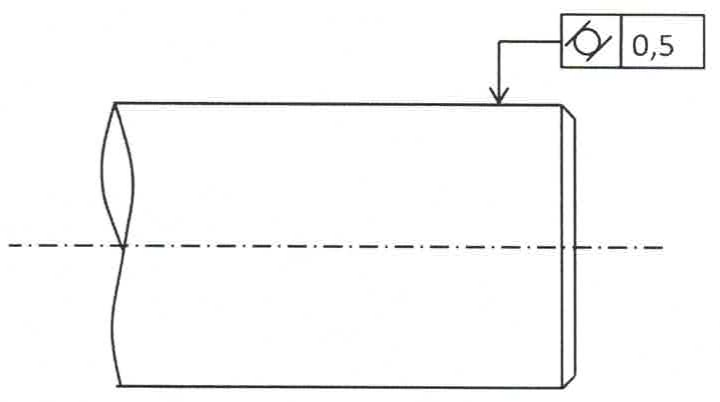

Eixo cilíndrico com linha de centro, cuja superfície é indicada por um quadro de tolerância geométrica com o símbolo de cilindricidade e o valor 0,5.

Eixo cilíndrico com linha de centro, cuja superfície é indicada por um quadro de tolerância geométrica com o símbolo de cilindricidade e o valor 0,5.

Selecione uma alternativa A) O diâmetro do cilindro é de 0,5 mm. B) A rugosidade da superfície cilíndrica deve ser de 50 µm. C) O furo do par com o qual esse eixo se monta pode ter, no máximo, 0,5 mm a mais que o eixo. D) Após a fabricação, o eixo deve ser prensado até deformar-se em 0,5 mm. E) A superfície do cilindro real deve estar compreendida entre dois cilindros cujos raios diferem de 0,5 mm.
