Questão 45 — Equilíbrio de Corpos Rígidos — Reações de Apoio (Mecânica Geral (Estática)) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Mecânica Geral (Estática) Equilíbrio de Corpos Rígidos — Reações de Apoio

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Mecânica · Caderno Amarela

Gabarito disponível

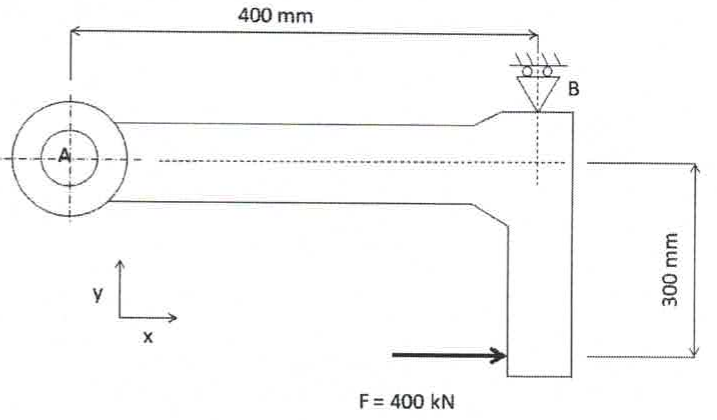

Examine a figura abaixo.

Dispositivo em forma de L com rótula no ponto A e apoio de roletes no ponto B, distantes 400 mm na horizontal; força horizontal F = 400 kN aplicada na extremidade inferior, a 300 mm abaixo da linha de A; eixos x e y.

Dispositivo em forma de L com rótula no ponto A e apoio de roletes no ponto B, distantes 400 mm na horizontal; força horizontal F = 400 kN aplicada na extremidade inferior, a 300 mm abaixo da linha de A; eixos x e y.

O dispositivo especial de massa desprezível mostrado acima está fixado por uma rótula no ponto A e apoia-se sobre roletes no ponto B, resistindo à força de módulo F, conforme mostrado no arranjo. Considerando uma situação de equilíbrio estático, assinale a opção que apresenta o módulo das forças de reação R_A e R_B atuantes, respectivamente, nos pontos A e B.

Selecione uma alternativa A) 500 kN e 300 kN B) 500 kN e 500 kN C) 400 kN e 500 kN D) 300 kN e 400 kN E) 300 kN e 500 kN
