Examine as figuras abaixo.

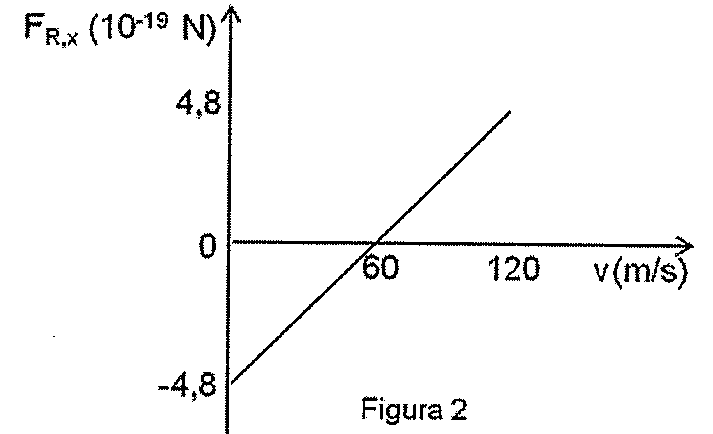

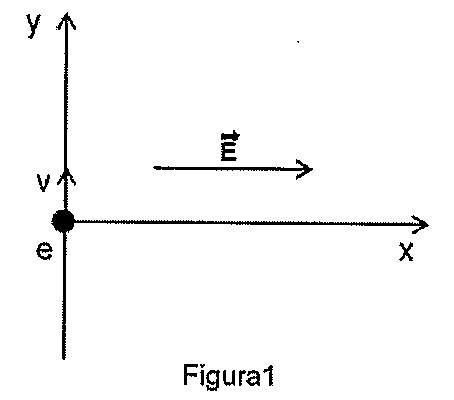

A Figura 1 apresenta um elétron, num certo instante t₁, se movendo no sentido positivo do eixo y, penetrando com velocidade v em uma região onde existem um vetor campo elétrico E⃗, paralelo ao eixo x, e um vetor campo magnético B⃗, perpendicular ao plano xy, não representado na Figura. A Figura 2 apresenta a componente x do vetor força resultante, F⃗, sobre o elétron em função da velocidade v do elétron no instante t₁. Sabendo que ambos os campos são uniformes e constantes, usando o sistema de eixos coordenados da Figura 1, calcule o módulo e o sentido do vetor B⃗, ao longo do eixo z, e assinale a opção correta.
Dado: carga do elétron = -1,6.10⁻¹⁹ C
A Figura 1 apresenta um elétron, num certo instante t₁, se movendo no sentido positivo do eixo y, penetrando com velocidade v em uma região onde existem um vetor campo elétrico E⃗, paralelo ao eixo x, e um vetor campo magnético B⃗, perpendicular ao plano xy, não representado na Figura. A Figura 2 apresenta a componente x do vetor força resultante, F⃗, sobre o elétron em função da velocidade v do elétron no instante t₁. Sabendo que ambos os campos são uniformes e constantes, usando o sistema de eixos coordenados da Figura 1, calcule o módulo e o sentido do vetor B⃗, ao longo do eixo z, e assinale a opção correta.
Dado: carga do elétron = -1,6.10⁻¹⁹ C
