Gabarito disponível
Examine a figura abaixo.

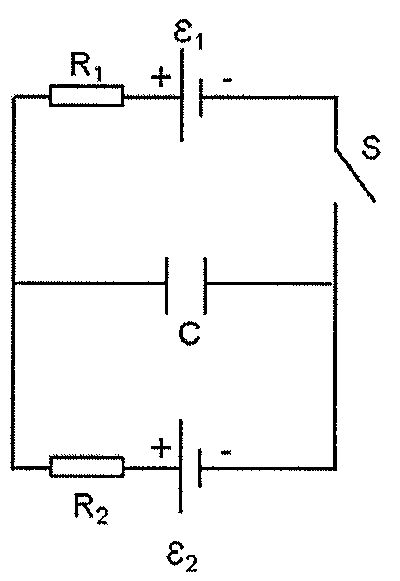

A figura acima apresenta um circuito com um capacitor C, duas fontes ideais ε₁ e ε₂, dois resistores R₁ e R₂ e uma chave S. Considere que, inicialmente, a chave S permaneceu aberta por um longo tempo de forma que o capacitor adquiriu uma carga q₀. Se a chave S for fechada e assim permanecer também por um longo tempo, a variação percentual da carga no capacitor em relação à carga inicial q₀ é de:
Dados: C = 20μF; ε₁ = 4,0V; ε₂ = 5,0V; R₁ = 0,30Ω e R₂ = 0,20Ω
A figura acima apresenta um circuito com um capacitor C, duas fontes ideais ε₁ e ε₂, dois resistores R₁ e R₂ e uma chave S. Considere que, inicialmente, a chave S permaneceu aberta por um longo tempo de forma que o capacitor adquiriu uma carga q₀. Se a chave S for fechada e assim permanecer também por um longo tempo, a variação percentual da carga no capacitor em relação à carga inicial q₀ é de:
Dados: C = 20μF; ε₁ = 4,0V; ε₂ = 5,0V; R₁ = 0,30Ω e R₂ = 0,20Ω
