Examine a figura abaixo.

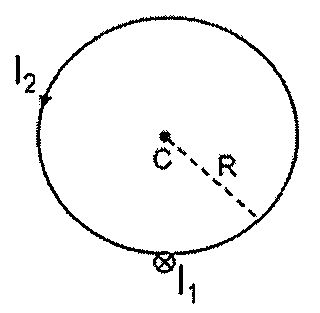

Na figura acima, estão representados um fio retilíneo muito longo, perpendicular ao plano do papel, percorrido por uma corrente I₁ e uma espira circular de raio R no plano do papel percorrida pela corrente I₂. Os sentidos das correntes estão indicados na figura acima, ou seja, I₁ é dirigida para dentro do papel e I₂ está no sentido anti-horário. As duas correntes criam um vetor campo magnético resultante BR no centro C da espira. Calcule o valor da razão I₁/I₂ para que o módulo de BR em C seja o dobro do módulo do vetor campo magnético criado pela corrente I₂ em C, e assinale a opção correta.
Na figura acima, estão representados um fio retilíneo muito longo, perpendicular ao plano do papel, percorrido por uma corrente I₁ e uma espira circular de raio R no plano do papel percorrida pela corrente I₂. Os sentidos das correntes estão indicados na figura acima, ou seja, I₁ é dirigida para dentro do papel e I₂ está no sentido anti-horário. As duas correntes criam um vetor campo magnético resultante BR no centro C da espira. Calcule o valor da razão I₁/I₂ para que o módulo de BR em C seja o dobro do módulo do vetor campo magnético criado pela corrente I₂ em C, e assinale a opção correta.
