Questão 5 — Leis de Kirchhoff (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Circuitos Elétricos Leis de Kirchhoff

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

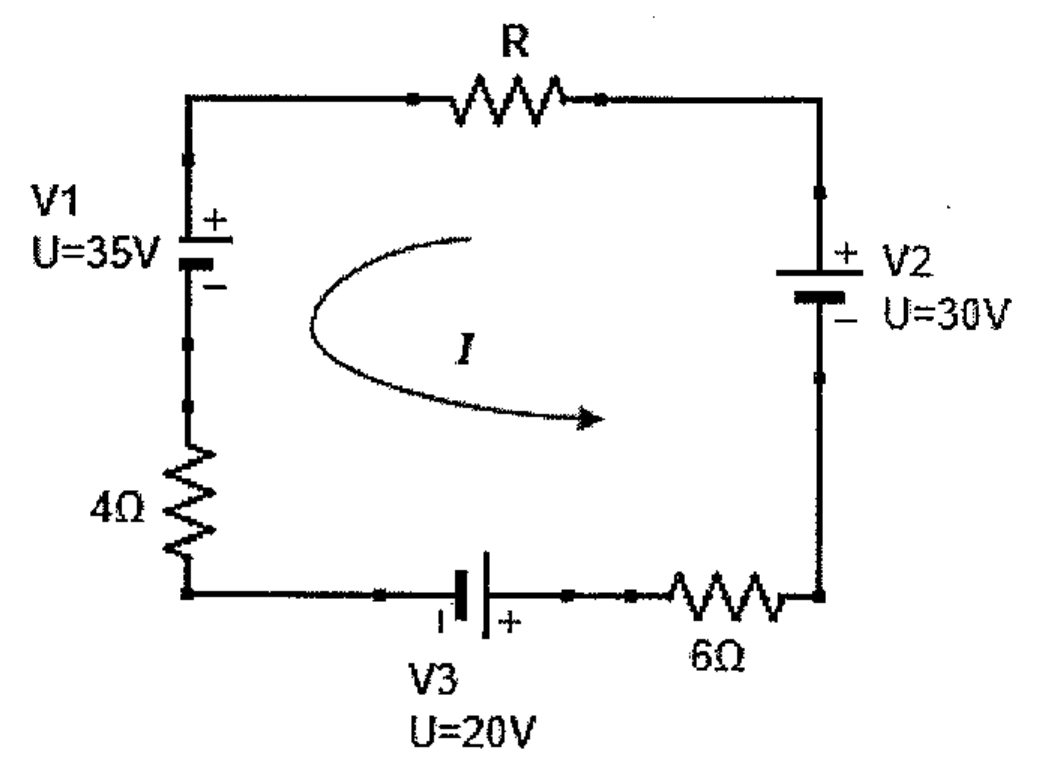

Observe o circuito abaixo.

Malha série com fonte V1 (U = 35 V), resistor R, fonte V2 (U = 30 V), resistor de 6 Ω, fonte V3 (U = 20 V) e resistor de 4 Ω, com corrente I indicada no sentido horário.

Malha série com fonte V1 (U = 35 V), resistor R, fonte V2 (U = 30 V), resistor de 6 Ω, fonte V3 (U = 20 V) e resistor de 4 Ω, com corrente I indicada no sentido horário.

Com base nessas informações, determine o valor de R e assinale a opção correta.
Dado: I = 0,5 A.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 5
