Questão 23 — Transistores Bipolares — Configuração Darlington (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Eletrônica Analógica Transistores Bipolares — Configuração Darlington

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

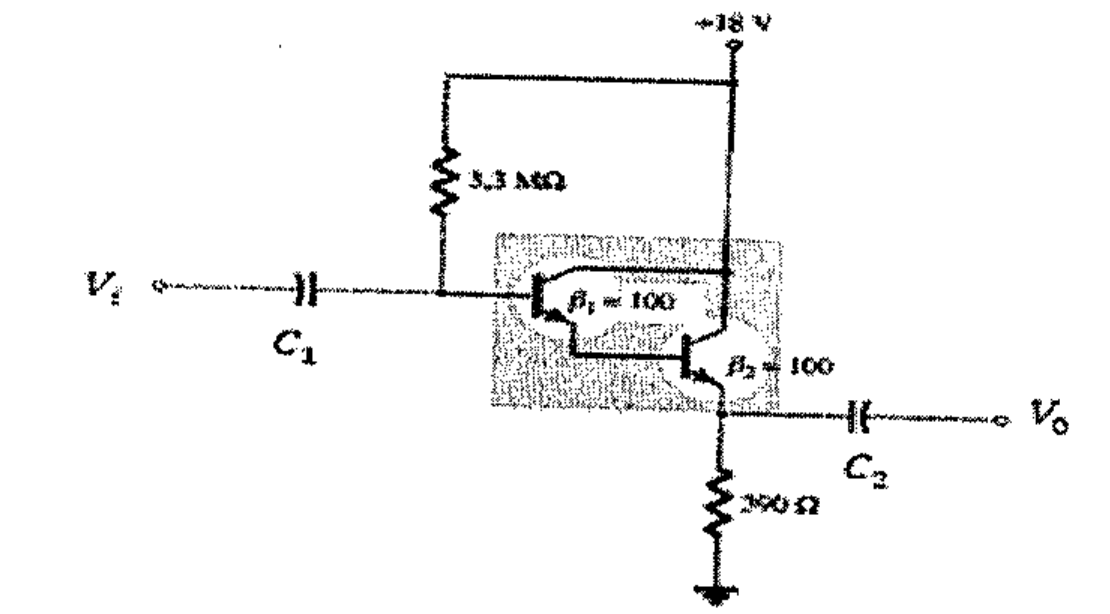

Observe a figura abaixo.

Par de transistores em configuração Darlington com β1 = 100 e β2 = 100, alimentação de +18 V, resistor de base de 3,3 MΩ, resistor de emissor de 390 Ω, capacitor de entrada C1 em Vi e capacitor de saída C2 em Vo.

Par de transistores em configuração Darlington com β1 = 100 e β2 = 100, alimentação de +18 V, resistor de base de 3,3 MΩ, resistor de emissor de 390 Ω, capacitor de entrada C1 em Vi e capacitor de saída C2 em Vo.

A conexão dos transistores apresentados acima é conhecida como “Darlington”. De acordo com o conceito, a resultante do ganho β é:

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 5
