Questão 26 — Transistores Bipolares — Tipos npn e pnp (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Eletrônica Analógica Transistores Bipolares — Tipos npn e pnp

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

Observe as figuras abaixo.

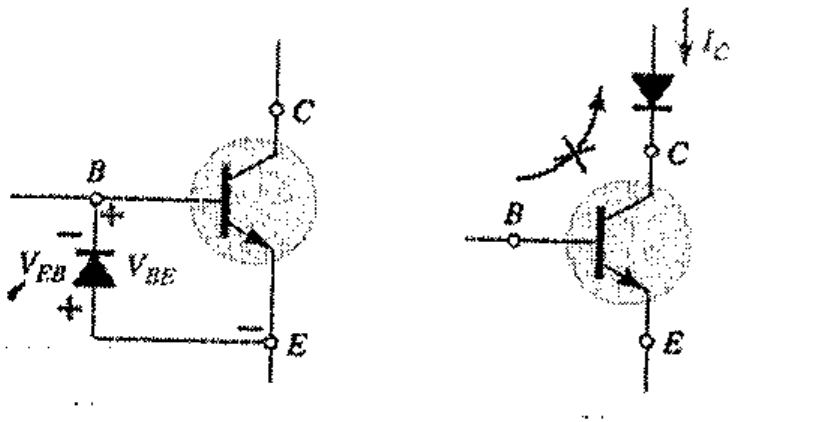

Duas figuras de transistores bipolares com terminais B, C e E. Na primeira, a junção base-emissor aparece representada por um diodo, com as tensões VEB e VBE indicadas; na segunda, há um diodo ligado ao coletor e a corrente IC indicada.

Duas figuras de transistores bipolares com terminais B, C e E. Na primeira, a junção base-emissor aparece representada por um diodo, com as tensões VEB e VBE indicadas; na segunda, há um diodo ligado ao coletor e a corrente IC indicada.

Assinale a opção que apresenta, respectivamente, os tipos de transistores representados nas figuras acima.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 5
