Questão 39 — Diodos — Curva Característica e Resistência CC (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Eletrônica Analógica Diodos — Curva Característica e Resistência CC

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo.

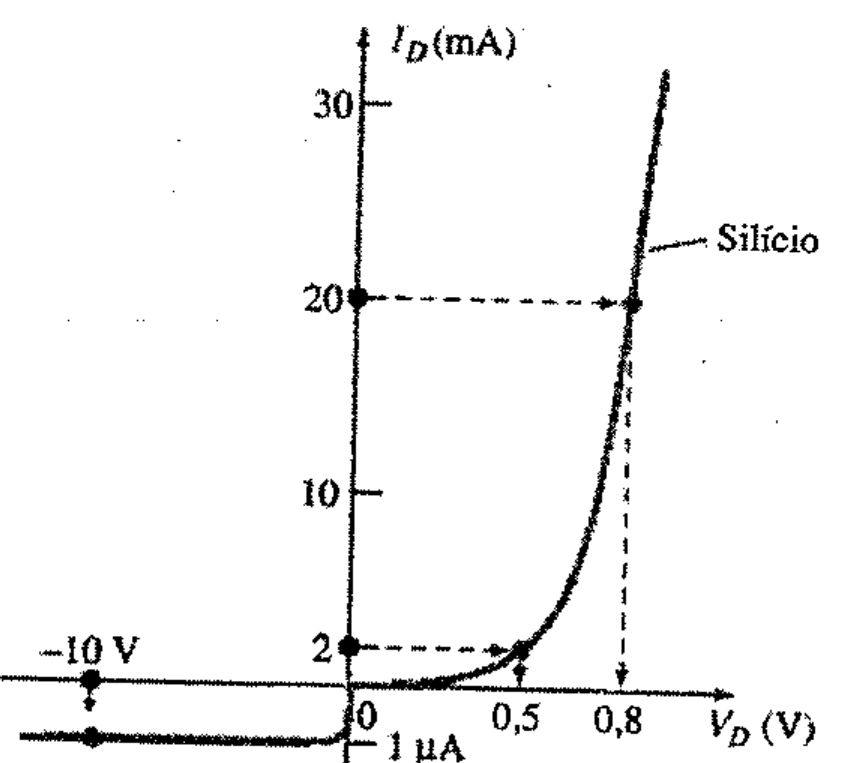

Curva característica do diodo de silício: ID (mA) no eixo vertical, com marcas 2, 10, 20 e 30, e VD (V) no eixo horizontal, com marcas 0, 0,5 e 0,8; linhas tracejadas ligam 2 mA a 0,5 V e 20 mA a 0,8 V; na região reversa estão indicados −10 V e −1 μA.

Segundo a curva característica do diodo, pode-se inferir do gráfico acima que, para uma tensão CC de 0,5 V nos terminais do diodo, o valor da sua resistência R é:

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 5
