Analise a figura abaixo.

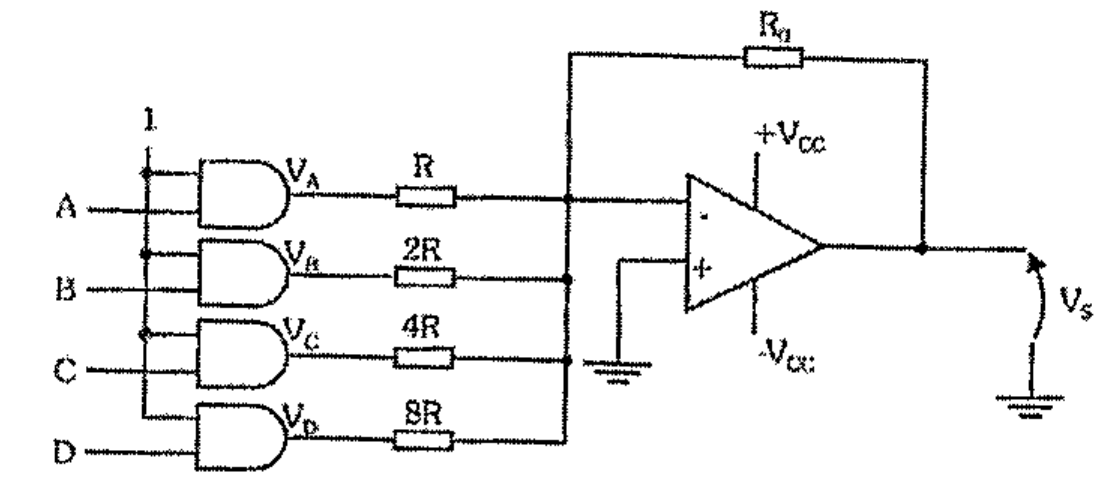

Circuito com entradas A, B, C e D em portas AND ligadas à linha 1, com saídas VA, VB, VC e VD passando por resistores R, 2R, 4R e 8R até a entrada inversora de um amplificador operacional com resistor de realimentação Rf, alimentação +Vcc e −Vcc e saída Vs.

Circuito com entradas A, B, C e D em portas AND ligadas à linha 1, com saídas VA, VB, VC e VD passando por resistores R, 2R, 4R e 8R até a entrada inversora de um amplificador operacional com resistor de realimentação Rf, alimentação +Vcc e −Vcc e saída Vs.

A figura apresentada acima é um exemplo de conversor:

Selecione uma alternativa A) analógico-digital. B) digital de 4 entradas. C) digital-analógico. D) analógico-digital de 4 entradas. E) digital-analógico com chave seletora digital.

Ver gabarito

Gabarito: E
