Questão 1 — Motores de Indução — Velocidade Síncrona e Número de Polos (Máquinas Elétricas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Máquinas Elétricas Motores de Indução — Velocidade Síncrona e Número de Polos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças — Eletrotécnica · Caderno Amarela

Gabarito disponível

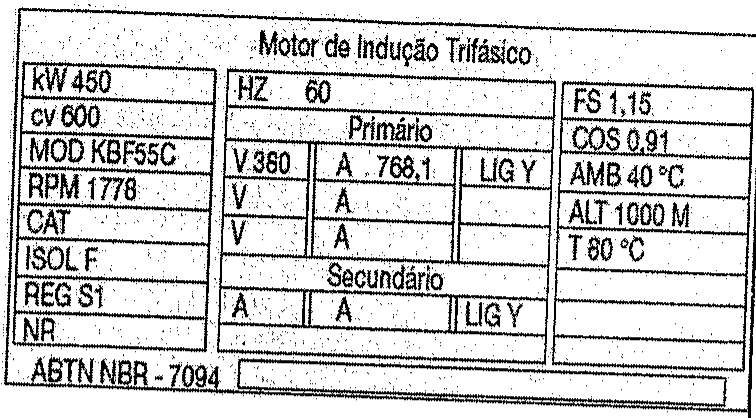

Analise a figura abaixo.

Placa de identificação de motor de indução trifásico (ABNT NBR-7094) com os campos: kW 450; cv 600; MOD KBF55C; RPM 1778; CAT; ISOL F; REG S1; NR; HZ 60; Primário: V 360, A 768,1, LIG Y; Secundário: A, A, LIG Y; FS 1,15; COS 0,91; AMB 40 °C; ALT 1000 M; T 80 °C.

Placa de identificação de motor de indução trifásico (ABNT NBR-7094) com os campos: kW 450; cv 600; MOD KBF55C; RPM 1778; CAT; ISOL F; REG S1; NR; HZ 60; Primário: V 360, A 768,1, LIG Y; Secundário: A, A, LIG Y; FS 1,15; COS 0,91; AMB 40 °C; ALT 1000 M; T 80 °C.

A figura acima mostra uma placa de identificação típica de um motor de indução trifásico. Sabendo que o escorregamento (S) é 1,2%, quantos polos tem esse motor?

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 6
