Analise a figura abaixo.

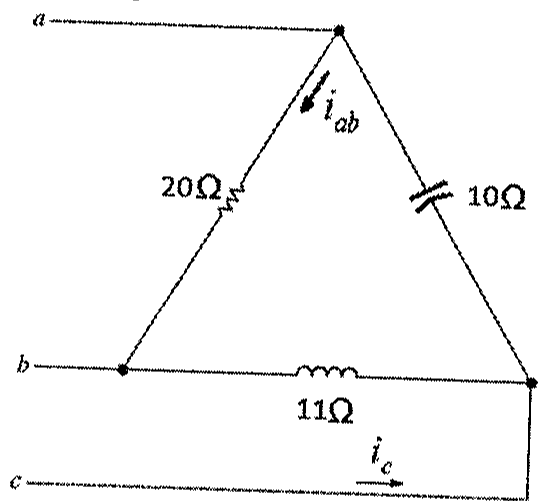

Carga em triângulo entre as linhas a, b e c: resistor de 20 Ω entre a e b (corrente iab indicada), capacitor de 10 Ω entre a e c e indutor de 11 Ω entre b e c; corrente ic indicada na linha c.

Carga em triângulo entre as linhas a, b e c: resistor de 20 Ω entre a e b (corrente iab indicada), capacitor de 10 Ω entre a e c e indutor de 11 Ω entre b e c; corrente ic indicada na linha c.

Para a carga desequilibrada abaixo Vab = 220∠0° V, Vbc = 220∠−120° V e Vca = 220∠+120° V. Assinale a opção que apresenta os valores de iab e de ic.

Selecione uma alternativa A) 10 A e √3 + j10 A B) 10 A e √3 − j10 A C) 11 A e −√3 − j21 A D) 11 A e −√3 + j21 A E) 11 A e √3 + j21 A
