Analise a figura abaixo.

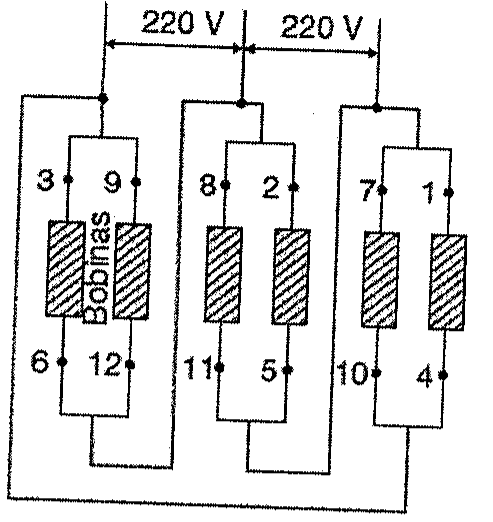

Esquema de ligação de motor com 12 terminais: três grupos de duas bobinas (terminais 3-6 e 9-12; 8-11 e 2-5; 7-10 e 1-4), com tensões de 220 V indicadas entre os pontos de alimentação dos grupos.

Esquema de ligação de motor com 12 terminais: três grupos de duas bobinas (terminais 3-6 e 9-12; 8-11 e 2-5; 7-10 e 1-4), com tensões de 220 V indicadas entre os pontos de alimentação dos grupos.

Motores de indução trifásicos podem ter os terminais das bobinas dos seus enrolamentos estatóricos ligados de maneiras diversas, permitindo que o mesmo motor opere em diferentes tensões e correntes. Assim, qual ligação está representada na figura acima?

Selecione uma alternativa A) Estrela-paralelo. B) Dupla estrela-paralelo. C) Triângulo-paralelo. D) Triângulo-série. E) Estrela-série.
