Analise a figura abaixo.

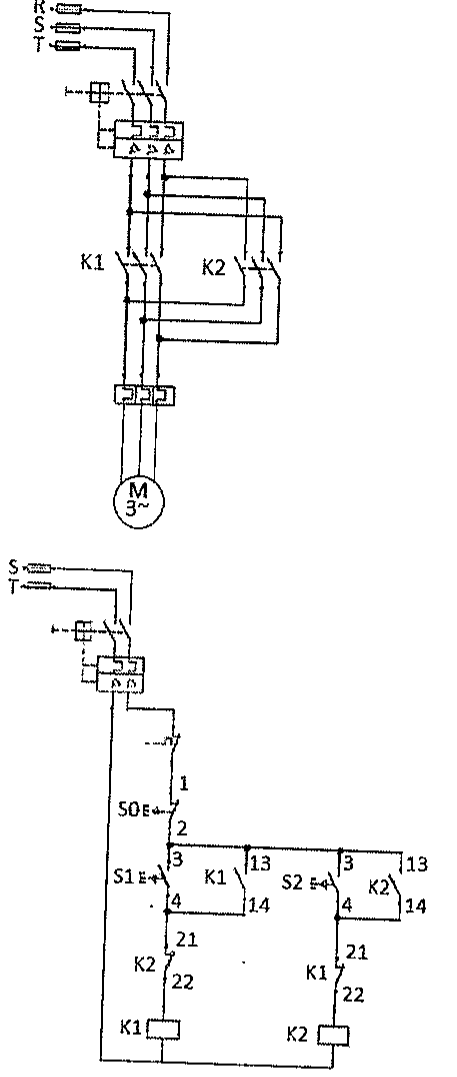

Diagramas de força e de comando de motor trifásico: força com fases R, S, T, disjuntor-motor, contatores K1 e K2 (K2 com inversão de duas fases), relé térmico e motor M 3~; comando com botões S0, S1 e S2, contatos K1(13;14) e K2(13;14) em paralelo com S1 e S2, contatos K2(21;22) e K1(21;22) em série com as bobinas K1 e K2.

Diagramas de força e de comando de motor trifásico: força com fases R, S, T, disjuntor-motor, contatores K1 e K2 (K2 com inversão de duas fases), relé térmico e motor M 3~; comando com botões S0, S1 e S2, contatos K1(13;14) e K2(13;14) em paralelo com S1 e S2, contatos K2(21;22) e K1(21;22) em série com as bobinas K1 e K2.

Os diagramas de força e comando para a partida de um motor trifásico são apresentados nas figuras acima. Assinale a opção que apresenta o tipo de partida, a função do contato K1(13;14) e a função do contato K2(21;22).

Selecione uma alternativa A) Partida direta, contato de selo que mantém K1 energizado após soltar S1 e contato de intertravamento que impede que K1 seja ligado enquanto K2 estiver acionado. B) Chave de partida série paralela, contato de intertravamento que mantém K1 energizado após soltar S1 e contato de selo que impede que K1 seja ligado enquanto K2 estiver acionado. C) Partida direta com reversão, contato de selo que mantém K1 energizado após soltar S1 e contato de intertravamento que impede que K1 seja ligado enquanto K2 estiver acionado. D) Partida direta, contato de intertravamento que mantém K1 energizado após soltar S1 e contato de selo que impede que K1 seja ligado enquanto K2 estiver acionado. E) Partida direta com reversão, contato de intertravamento que mantém K1 energizado após soltar S1 e contato de selo que impede que K1 seja ligado enquanto K2 estiver acionado.
