Questão 20 — Circuitos de Corrente Alternada — Reatância Capacitiva (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Circuitos de Corrente Alternada — Reatância Capacitiva

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças — Eletrotécnica · Caderno Amarela

Gabarito disponível

Analise o circuito abaixo.

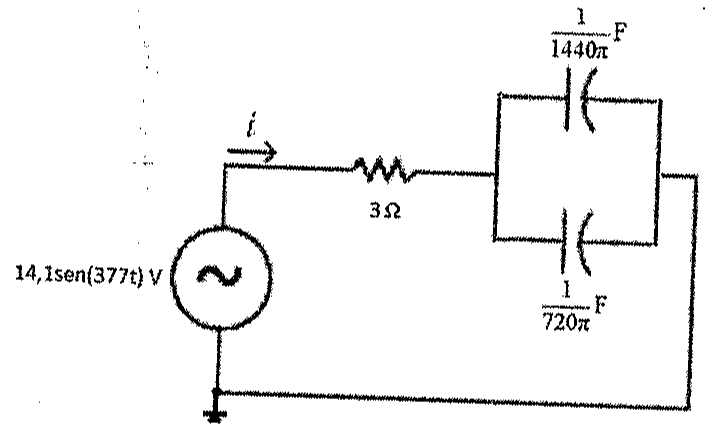

Circuito com fonte 14,1sen(377t) V, resistor de 3 Ω em série com dois capacitores em paralelo, de 1/(1440π) F e 1/(720π) F; um condutor liga o terminal do conjunto em paralelo diretamente ao ponto inferior da fonte; corrente i indicada.

Circuito com fonte 14,1sen(377t) V, resistor de 3 Ω em série com dois capacitores em paralelo, de 1/(1440π) F e 1/(720π) F; um condutor liga o terminal do conjunto em paralelo diretamente ao ponto inferior da fonte; corrente i indicada.

Para o circuito acima, em regime permanente, qual é o módulo do valor eficaz da corrente i indicada na figura?
Dados: √2 = 1,41 e frequência = 60 Hz.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 6
