Questão 21 — Análise de Circuitos CC — Superposição (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Análise de Circuitos CC — Superposição

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Técnico

Marinha do Brasil · Corpo Auxiliar de Praças — Eletrotécnica · Caderno Amarela

Gabarito disponível

Analise a figura abaixo.

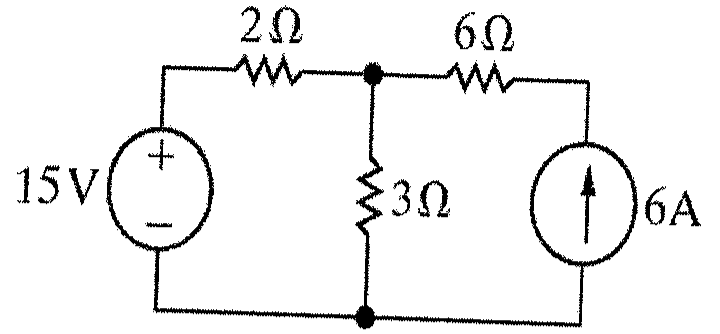

Circuito com fonte de tensão de 15 V em série com resistor de 2 Ω, resistor de 3 Ω no ramo central e fonte de corrente de 6 A em série com resistor de 6 Ω no ramo direito.

Circuito com fonte de tensão de 15 V em série com resistor de 2 Ω, resistor de 3 Ω no ramo central e fonte de corrente de 6 A em série com resistor de 6 Ω no ramo direito.

Calcule a queda de tensão no resistor de 3 Ω da figura acima e assinale a opção correta.

Ver gabarito

Gabarito: A
