Questão 11 — Cotagem (Desenho Técnico) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Desenho Técnico Cotagem

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Estruturas Navais · Caderno Amarela

Gabarito disponível

Analise o desenho técnico abaixo.

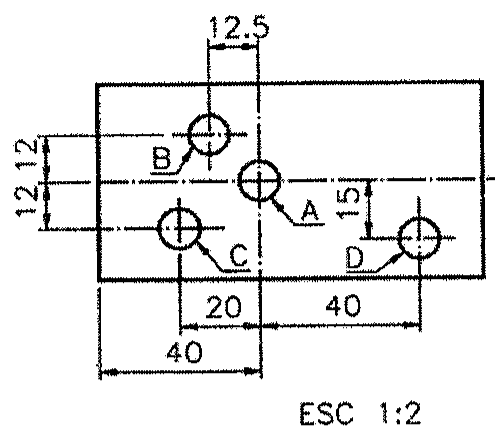

Desenho técnico de placa retangular com quatro furos A, B, C e D cotados: 12.5, 12, 12, 15, 20, 40 e 40; escala ESC 1:2.

O sistema empregado foi de cotagem:

Selecione uma alternativa A) por coordenadas. B) aditiva. C) em paralela. D) por face de referência. E) por linha básica.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 8
