Questão 110 — Cotagem (Desenho Técnico) — Cebraspe · Ministério Público do Estado do Ceará (MPCE) 2025

Desenho Técnico Cotagem

Cebraspe 2025 Superior

Ministério Público do Estado do Ceará (MPCE) · Cargo 2: Analista Ministerial – Especialidade: Arquitetura e Urbanismo

Gabarito disponível

No que concerne ao sistema de cotagem, julgue os próximos itens.

A cotagem da altura da porta pivotante ilustrada a seguir está de acordo com as normas vigentes.

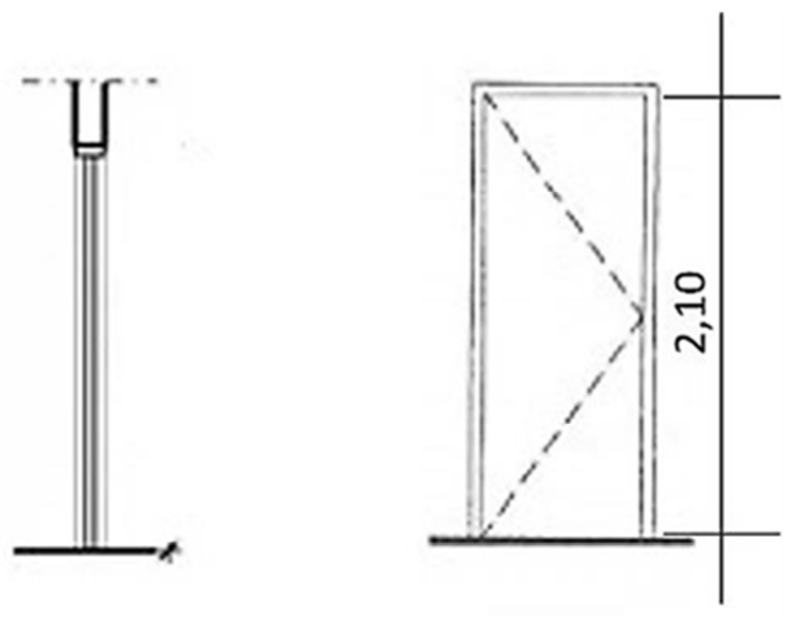

Representação de porta pivotante: à esquerda, corte vertical da folha com o detalhe do pivô no topo; à direita, vista frontal da porta com linhas tracejadas convergindo para o lado e cota vertical de 2,10 indicada do piso ao topo da porta.

Representação de porta pivotante: à esquerda, corte vertical da folha com o detalhe do pivô no topo; à direita, vista frontal da porta com linhas tracejadas convergindo para o lado e cota vertical de 2,10 indicada do piso ao topo da porta.

Selecione uma alternativa Certo Errado

Ver gabarito

Gabarito: Errado
