Questão 10 — MOSFET — Amostragem e Retenção (Eletrônica Analógica) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Eletrônica Analógica MOSFET — Amostragem e Retenção

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Sistemas Elétricos, Eletrônicos de Controle · Caderno Amarela

Gabarito disponível

Analise o circuito a seguir.

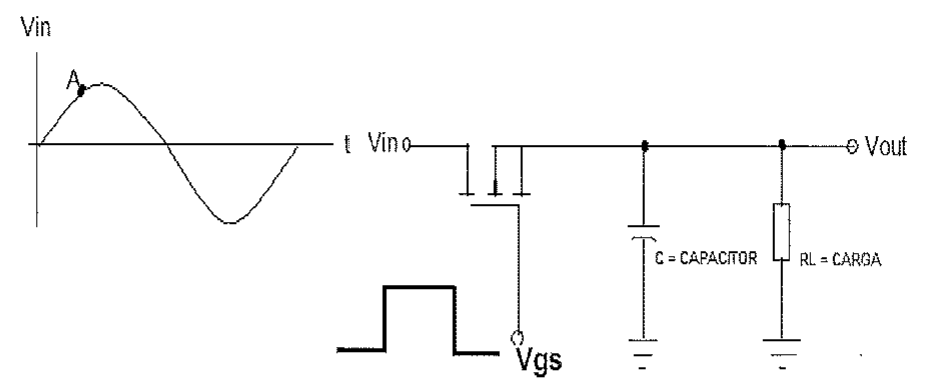

Senoide Vin com ponto A marcado; MOSFET com entrada Vin, pulso aplicado em Vgs, capacitor C e carga RL em paralelo na saída Vout.

Senoide Vin com ponto A marcado; MOSFET com entrada Vin, pulso aplicado em Vgs, capacitor C e carga RL em paralelo na saída Vout.

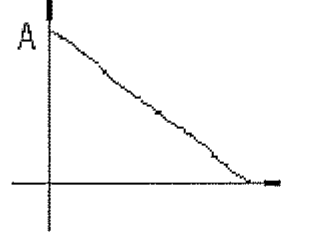

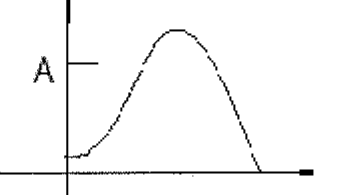

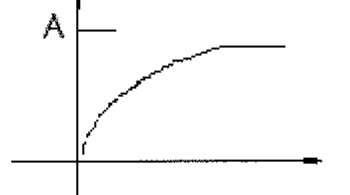

O circuito acima mostra uma das várias aplicações do MOSFET. Sabendo que esse circuito é chamado de amplificador de amostragem e retenção, determine a forma de onda do sinal de saída, após a aplicação do sinal em Vgs, e assinale a opção correta.

Ver gabarito

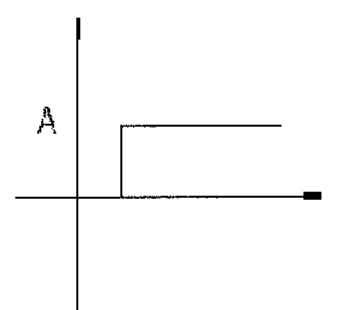

Gabarito: C

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 10
