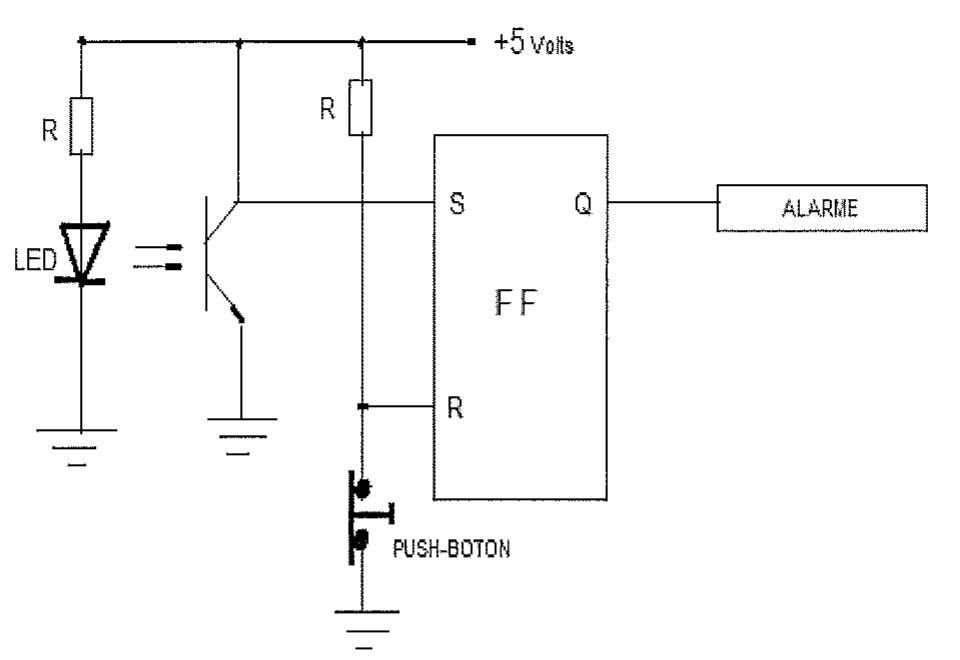

Analise o circuito a seguir.

LED com resistor R iluminando um fototransistor cujo coletor, com resistor de pull-up, liga à entrada S de um flip-flop; entrada R ligada a push-boton para o terra; saída Q aciona o ALARME; alimentação +5 Volts.

LED com resistor R iluminando um fototransistor cujo coletor, com resistor de pull-up, liga à entrada S de um flip-flop; entrada R ligada a push-boton para o terra; saída Q aciona o ALARME; alimentação +5 Volts.

Qual a condição para que o alarme do circuito acima seja acionado?

Selecione uma alternativa A) Luz incidindo sobre o fototransistor. B) Botão (push-boton) seja aberto. C) Não haja incidência de luz no fototransistor. D) O fototransistor seja saturado. E) Botão (push-boton) permaneça ligado.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 10
