Questão 23 — Sensores de Proximidade (Instrumentação Industrial) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Instrumentação Industrial Sensores de Proximidade

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Sistemas Elétricos, Eletrônicos de Controle · Caderno Amarela

Gabarito disponível

Observe a figura a seguir.

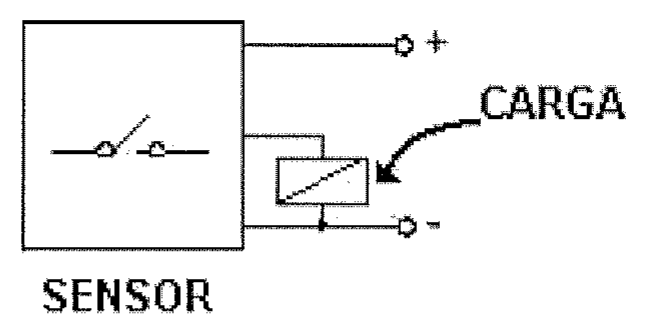

Bloco SENSOR com contato interno, terminais + e -, e CARGA ligada entre a saída do sensor e o terminal -.

O esquema da figura acima representa um diagrama em bloco de um sensor magnético. Assinale a opção que apresenta corretamente o tipo de sensor representado nessa figura com sua respectiva definição.

Selecione uma alternativa A) Sensores NPN - são os sensores que possuem saída positiva, ou seja, a carga é ligada entre a saída do sensor e o positivo da alimentação. B) Sensores PNP - são os sensores que possuem saída negativa, ou seja, a carga é ligada entre a saída do sensor e o negativo da alimentação. C) Sensores NPN - são os sensores que possuem saída negativa, ou seja, a carga é ligada entre a saída do sensor e o positivo da alimentação. D) Sensores PNP - são os sensores que possuem saída positiva, ou seja, a carga é ligada entre a saída do sensor e o negativo da alimentação. E) Sensores NNP - são os sensores que possuem saída positiva, ou seja, a carga é ligada entre a saída do sensor e o negativo da alimentação.
