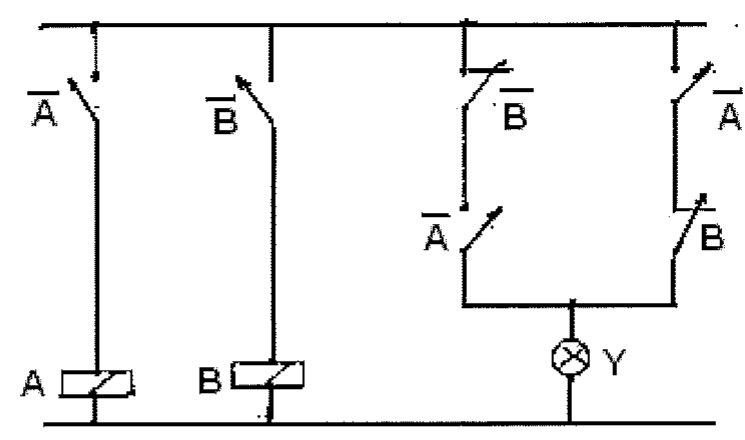

Analise a figura a seguir.
Sabe-se que um certo dispositivo detector de falhas, usado em sistemas eletroeletrônicos, possui dois sensores A e B, situados em dois pontos distintos de um reservatório de óleo. Este dispositivo deverá operar somente se a corrente do sistema passar pelo sensor A, mas não passar pelo sensor B ou passar pelo sensor B e não passar pelo sensor A. De acordo com a solução elétrica representada na figura acima, determine a expressão boleana correspondente, e assinale a opção correta.
Sabe-se que um certo dispositivo detector de falhas, usado em sistemas eletroeletrônicos, possui dois sensores A e B, situados em dois pontos distintos de um reservatório de óleo. Este dispositivo deverá operar somente se a corrente do sistema passar pelo sensor A, mas não passar pelo sensor B ou passar pelo sensor B e não passar pelo sensor A. De acordo com a solução elétrica representada na figura acima, determine a expressão boleana correspondente, e assinale a opção correta.
