Considere o circuito abaixo.

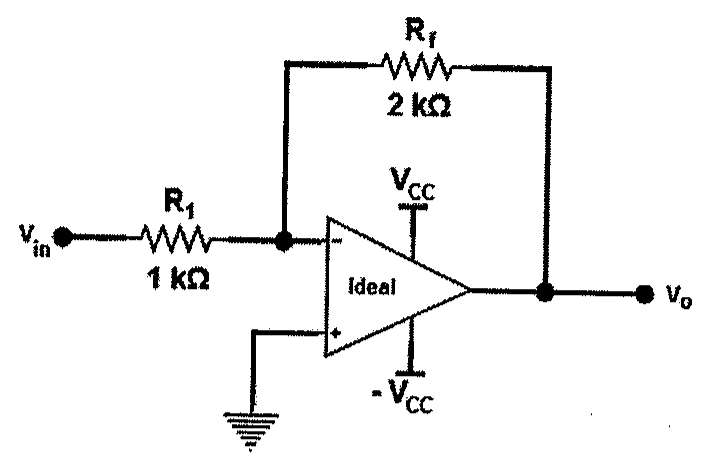

Amplificador operacional ideal alimentado por +VCC e -VCC: entrada Vin ligada à entrada inversora pelo resistor R1 de 1 kΩ; resistor de realimentação Rf de 2 kΩ entre a saída Vo e a entrada inversora; entrada não inversora ligada ao terra.

Amplificadores operacionais são dispositivos amplamente utilizados em rádios transceptores. Com base no circuito acima, determine o valor de V₀ e assinale a opção correta.

Dados:Vin = 5 VAC, VCC = 12 VDC e amplificador operacional ideal.

Ver gabarito

Gabarito: E
