Questão 18 — Amplificadores Operacionais — Amplificador Inversor (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2022

Eletrônica Analógica Amplificadores Operacionais — Amplificador Inversor

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

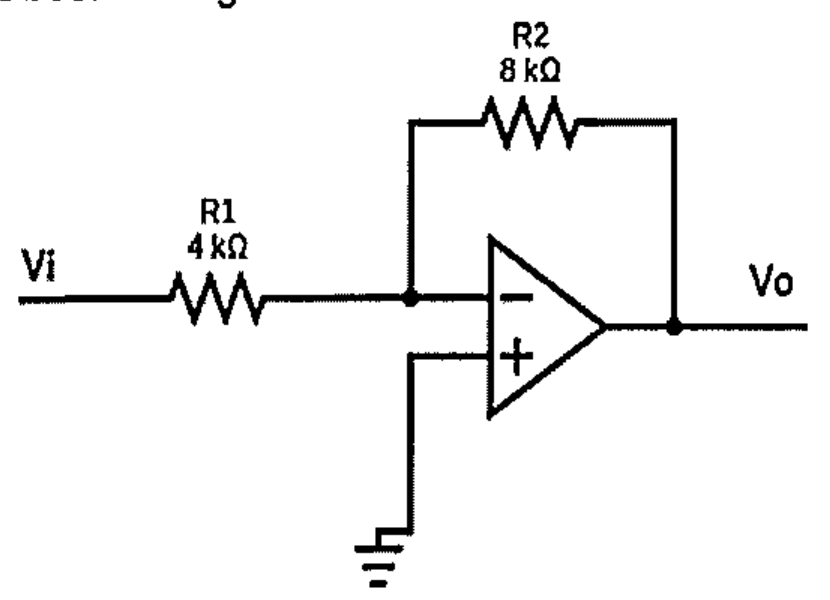

Amplificador operacional com Vi aplicada por R1 de 4 kΩ à entrada inversora, R2 de 8 kΩ entre a saída Vo e a entrada inversora, e entrada não inversora aterrada.

Amplificador operacional com Vi aplicada por R1 de 4 kΩ à entrada inversora, R2 de 8 kΩ entre a saída Vo e a entrada inversora, e entrada não inversora aterrada.

Considerando que a tensão Vi = 10 V, assinale a opção que apresenta o valor de Vo.

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final SSPM — página 1
