Considere o circuito abaixo, que contém um amplificador operacional ideal.

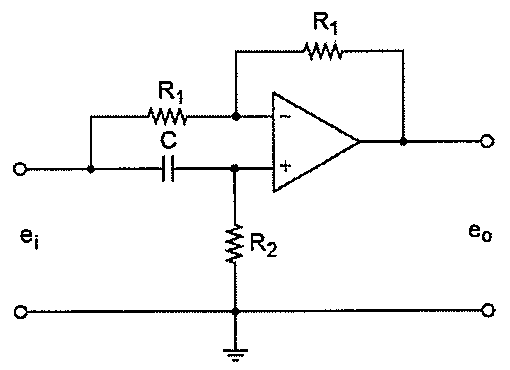

Circuito com amplificador operacional: entrada ei ligada a um resistor R1 até a entrada inversora (−) e a um capacitor C até a entrada não inversora (+); resistor R2 da entrada não inversora para o terra; resistor de realimentação R1 entre a saída e a entrada inversora; saída eo.

Circuito com amplificador operacional: entrada ei ligada a um resistor R1 até a entrada inversora (−) e a um capacitor C até a entrada não inversora (+); resistor R2 da entrada não inversora para o terra; resistor de realimentação R1 entre a saída e a entrada inversora; saída eo.

Assinale a opção que apresenta a função de transferência H(s) = Eo(s)/Ei(s).

Dados:
R1 = 10 kΩ;
R2 = 100 kΩ; e
C = 100 μF.

Selecione uma alternativa A) H(s) = (s − 0,1)/(s + 0,1) B) H(s) = −(s − 0,1)/(s + 0,1) C) H(s) = (s − 10)/(s + 10) D) H(s) = −(s + 0,1)/(s − 0,1) E) H(s) = (−1/2).(s − 0,1)/(s + 0,1)
