Questão 13 — Capacitores — Corrente e Energia Armazenada (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Capacitores — Corrente e Energia Armazenada

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

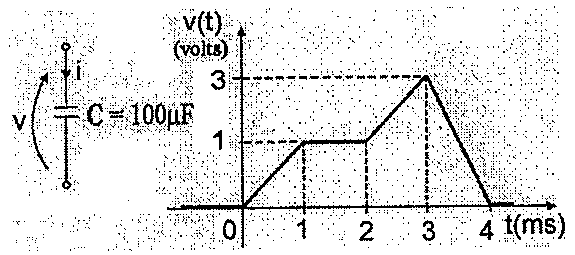

Analise o capacitor C e o gráfico da sua tensão v(t) em Volts.

Capacitor C = 100 μF com tensão v e corrente i indicadas, ao lado do gráfico de v(t) em volts versus t em ms: rampa de 0 V em t = 0 a 1 V em t = 1 ms, patamar de 1 V até t = 2 ms, rampa até 3 V em t = 3 ms e descida linear até 0 V em t = 4 ms.

Capacitor C = 100 μF com tensão v e corrente i indicadas, ao lado do gráfico de v(t) em volts versus t em ms: rampa de 0 V em t = 0 a 1 V em t = 1 ms, patamar de 1 V até t = 2 ms, rampa até 3 V em t = 3 ms e descida linear até 0 V em t = 4 ms.

Considerando o intervalo de tempo do gráfico, assinale a opção que apresenta, respectivamente, o maior valor absoluto da corrente i(t) e o maior valor de energia armazenada no capacitor.

Selecione uma alternativa A) 200 mA e 450 μJ. B) 200 mA e 500 μJ. C) 300 mA e 900 μJ. D) 300 mA e 500 μJ. E) 300 mA e 450 μJ.
