Questão 15 — Diagrama de Bode — Função de Transferência (Sistemas de Controle) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Sistemas de Controle Diagrama de Bode — Função de Transferência

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine o diagrama abaixo.

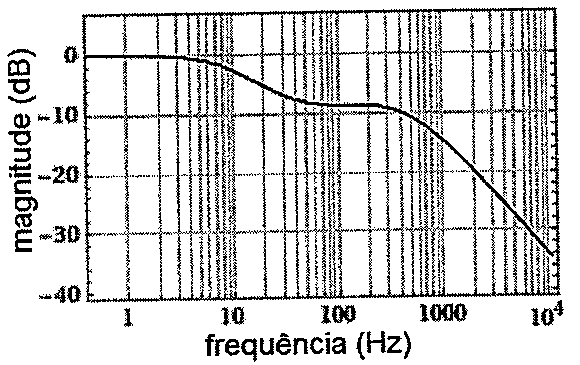

Diagrama de Bode de magnitude (dB) versus frequência (Hz), em escala logarítmica de 1 a 10^4 Hz: curva em 0 dB nas baixas frequências, caindo para cerca de −8 dB em um patamar entre aproximadamente 50 e 300 Hz, e depois decaindo até cerca de −33 dB em 10^4 Hz.

Diagrama de Bode de magnitude (dB) versus frequência (Hz), em escala logarítmica de 1 a 10^4 Hz: curva em 0 dB nas baixas frequências, caindo para cerca de −8 dB em um patamar entre aproximadamente 50 e 300 Hz, e depois decaindo até cerca de −33 dB em 10^4 Hz.

Assinale a opção que apresenta função de transferência G(s) que possui a forma correspondente ao gráfico de magnitude do diagrama de Bode acima.

Selecione uma alternativa A) G(s) = k.((c−s).(d−s))/((a−s).(b−s)); onde a < c < d < b. B) G(s) = k.a/(s²+a.s+b). C) G(s) = k.((d−s).(1,2.b−s))/((a−s).(b−s).(c−s)); onde a < d < b < c. D) G(s) = k.(c−s)/((a−s).(b−s)); onde c < a < b. E) G(s) = k.1/((a−s).(b−s)); onde a < b.
