Eletrônica Analógica Amplificadores Operacionais — Ganho de Potência

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

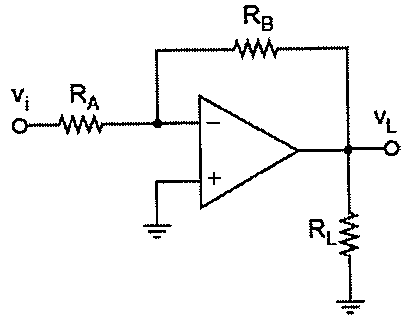

Considere o circuito abaixo.

Amplificador inversor: entrada vi através do resistor RA à entrada inversora (−), resistor de realimentação RB entre a saída e a entrada inversora, entrada não inversora (+) aterrada e carga RL da saída vL para o terra.

Amplificador inversor: entrada vi através do resistor RA à entrada inversora (−), resistor de realimentação RB entre a saída e a entrada inversora, entrada não inversora (+) aterrada e carga RL da saída vL para o terra.

Dados:
RA = 5 kΩ;
RB = 10 kΩ; e
RL = 2 kΩ.

Determine o ganho de potência em dB e assinale a opção correta.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final — Eletrônica, prova AMARELA — página 2
