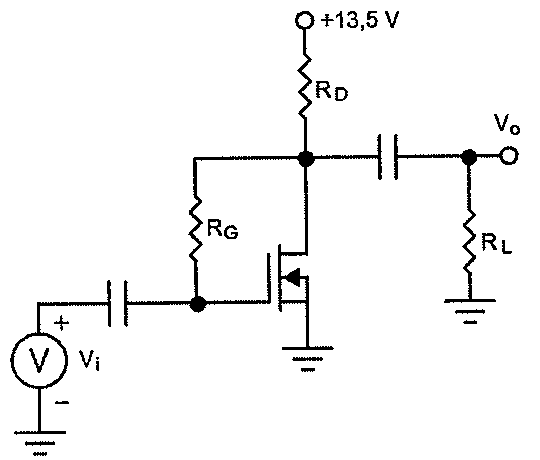

O circuito abaixo mostra um amplificador MOSFET fonte comum. Os sinais de entrada e saída são acoplados por capacitores de alto valor (ZC → 0 na frequência de operação), assim como o resistor RG de polarização é muito maior quando comparado aos resistores RD e RL.

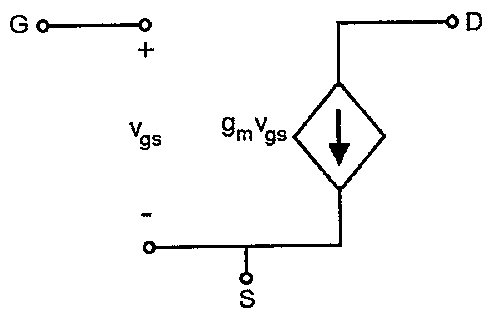

Assinale a opção que apresenta o valor do ganho de tensão vo/vi considerando o modelo para pequenos sinais abaixo.

Dados:
RD = RL = 8 kΩ;
gm = μnCox.(W/L).(VGS − Vl);
Tensão de limiar: Vl = 1,5 V;
μnCox = 0,125 mA/V²; e
W/L = 2.
Assinale a opção que apresenta o valor do ganho de tensão vo/vi considerando o modelo para pequenos sinais abaixo.
Dados:
RD = RL = 8 kΩ;
gm = μnCox.(W/L).(VGS − Vl);
Tensão de limiar: Vl = 1,5 V;
μnCox = 0,125 mA/V²; e
W/L = 2.
