Examine o circuito abaixo.

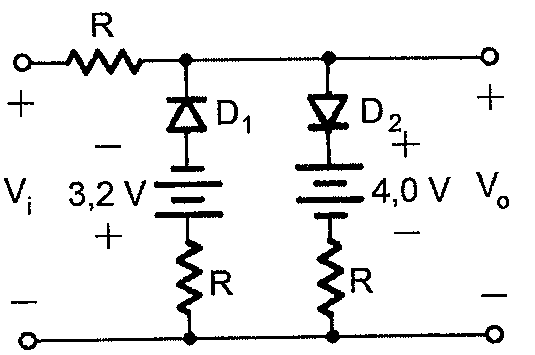

Considere o circuito limitador acima, em que os diodos D1 e D2, em condução, possuem queda de tensão constante de 0,7 V e 0,8 V, respectivamente. Para uma tensão de entrada vi(t) = 5,5.sen(ω.t), assinale a opção que apresenta o período de tempo, em porcentagem, em que o sinal não é limitado pelo circuito.
Dados:
sen(45°) ≅ 0,71; e
sen(60°) ≅ 0,87.
Considere o circuito limitador acima, em que os diodos D1 e D2, em condução, possuem queda de tensão constante de 0,7 V e 0,8 V, respectivamente. Para uma tensão de entrada vi(t) = 5,5.sen(ω.t), assinale a opção que apresenta o período de tempo, em porcentagem, em que o sinal não é limitado pelo circuito.
Dados:
sen(45°) ≅ 0,71; e
sen(60°) ≅ 0,87.
