Observe o circuito TTL abaixo que possui entradas A e B e saída C.

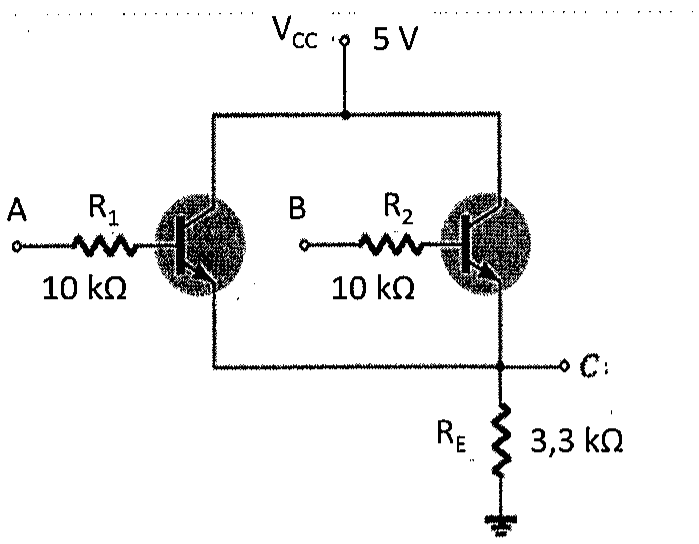

Dois transistores NPN com coletores ligados a Vcc de 5 V e emissores interligados na saída C, que vai ao terra por RE de 3,3 kΩ; entrada A pela base do primeiro via R1 de 10 kΩ e entrada B pela base do segundo via R2 de 10 kΩ.

Dois transistores NPN com coletores ligados a Vcc de 5 V e emissores interligados na saída C, que vai ao terra por RE de 3,3 kΩ; entrada A pela base do primeiro via R1 de 10 kΩ e entrada B pela base do segundo via R2 de 10 kΩ.

Assinale a opção que contém a denominação do circuito ilustrado acima.

Selecione uma alternativa A) Amplificador diferencial. B) Amplificador de Potência. C) Porta lógica AND. D) Porta lógica OR. E) Porta lógica NAND.

Ver gabarito

Gabarito: D
