Questão 22 — Portas Lógicas com Transistores (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Digital Portas Lógicas com Transistores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

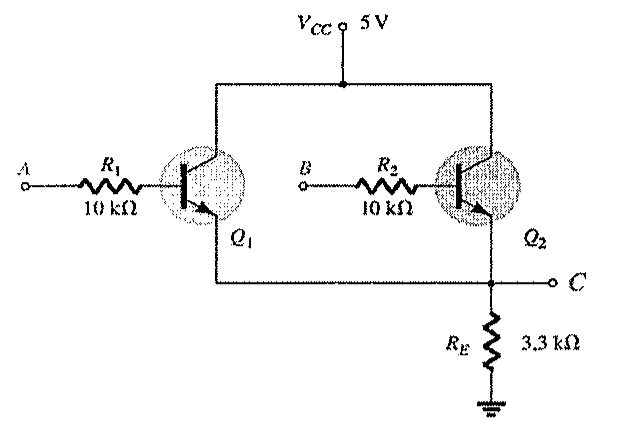

Circuito com dois transistores NPN Q1 e Q2, com coletores ligados a VCC de 5 V e emissores ligados juntos à saída C e ao resistor RE de 3,3 kΩ para a terra; a entrada A chega à base de Q1 por R1 de 10 kΩ e a entrada B à base de Q2 por R2 de 10 kΩ.

Circuito com dois transistores NPN Q1 e Q2, com coletores ligados a VCC de 5 V e emissores ligados juntos à saída C e ao resistor RE de 3,3 kΩ para a terra; a entrada A chega à base de Q1 por R1 de 10 kΩ e a entrada B à base de Q2 por R2 de 10 kΩ.

Dadas as entradas A e B, e saída C, qual operação lógica pode ser realizada com o circuito acima por meio de níveis lógicos TTL?

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
