Questão 23 — Análise de Circuitos Resistivos (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Análise de Circuitos Resistivos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

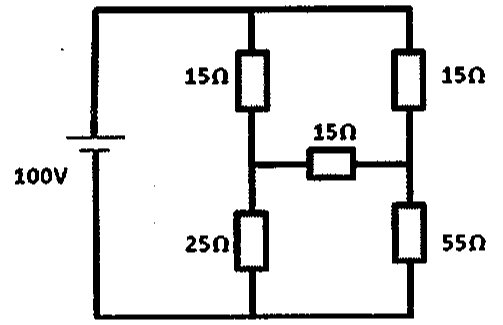

Examine o circuito abaixo.
Fonte de 100 V alimentando uma ponte: ramo esquerdo com 15 Ω em cima e 25 Ω embaixo, ramo direito com 15 Ω em cima e 55 Ω embaixo, e resistor de 15 Ω ligando os pontos médios.

Fonte de 100 V alimentando uma ponte: ramo esquerdo com 15 Ω em cima e 25 Ω embaixo, ramo direito com 15 Ω em cima e 55 Ω embaixo, e resistor de 15 Ω ligando os pontos médios.

Dado o circuito elétrico acima, calcule a corrente total fornecida pela fonte de 100 V e assinale a opção correta.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final SSPM CP-QTPA 2024 — página 1
