Questão 44 — Análise de Circuitos Resistivos (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Análise de Circuitos Resistivos

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine o circuito abaixo.

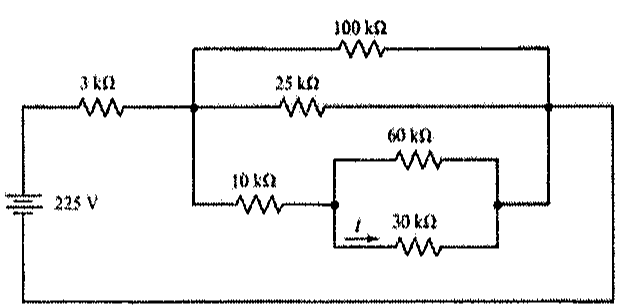

Circuito com fonte de 225 V e resistor de 3 kΩ em série alimentando três ramos em paralelo: um resistor de 100 kΩ, um resistor de 25 kΩ e um ramo com resistor de 10 kΩ em série com a associação em paralelo de 60 kΩ e 30 kΩ; a corrente I está indicada no resistor de 30 kΩ.

Circuito com fonte de 225 V e resistor de 3 kΩ em série alimentando três ramos em paralelo: um resistor de 100 kΩ, um resistor de 25 kΩ e um ramo com resistor de 10 kΩ em série com a associação em paralelo de 60 kΩ e 30 kΩ; a corrente I está indicada no resistor de 30 kΩ.

Calcule a corrente I sobre o resistor de 30kΩ e assinale a opção correta.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
