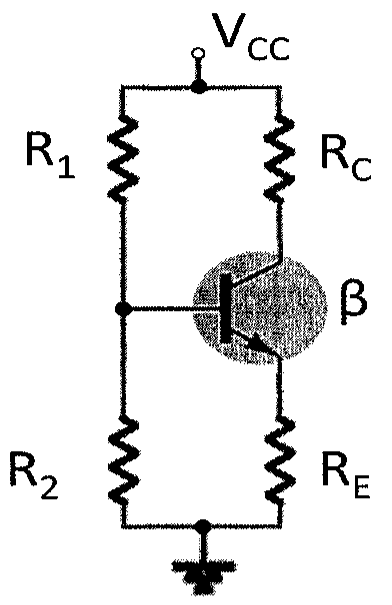

Considere o circuito abaixo.
Sabendo-se que o amplificador da figura opera em sua região linear, possui uma tensão base-emissor de módulo 0,7 V, é alimentado por uma fonte de VCC = 16 V e uma corrente de emissor igual a 1,5 mA, determine o valor que mais se aproxima do fator β e assinale a opção correta.
Dados: R₁ = 80 kΩ, R₂ = 20 kΩ, RC = 5,0 kΩ, RE = 1 kΩ, VBE = 0,7 V.
Sabendo-se que o amplificador da figura opera em sua região linear, possui uma tensão base-emissor de módulo 0,7 V, é alimentado por uma fonte de VCC = 16 V e uma corrente de emissor igual a 1,5 mA, determine o valor que mais se aproxima do fator β e assinale a opção correta.
Dados: R₁ = 80 kΩ, R₂ = 20 kΩ, RC = 5,0 kΩ, RE = 1 kΩ, VBE = 0,7 V.
