Analise a figura a seguir.

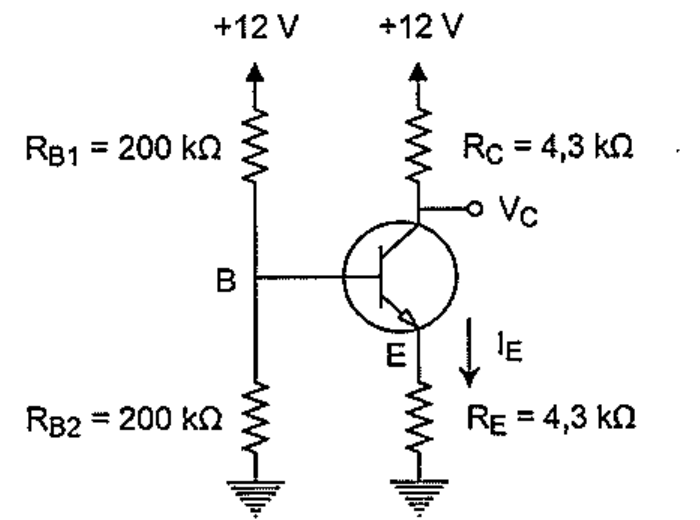

Transistor NPN com divisor de tensão na base (RB1 = 200 kΩ para +12 V e RB2 = 200 kΩ para o terra), RC = 4,3 kΩ ligado a +12 V com saída VC no coletor e RE = 4,3 kΩ no emissor com corrente IE indicada.

Transistor NPN com divisor de tensão na base (RB1 = 200 kΩ para +12 V e RB2 = 200 kΩ para o terra), RC = 4,3 kΩ ligado a +12 V com saída VC no coletor e RE = 4,3 kΩ no emissor com corrente IE indicada.

A figura acima apresenta um circuito contendo um transistor bipolar de junção do tipo NPN, trabalhando em modo ativo e com características β = 100 e VBE = 0,7 V. Com base nessas informações, assinale a opção que apresenta o valor da corrente IE e da tensão VC, respectivamente.

Selecione uma alternativa A) 1,00 mA e 7,74 V B) 1,00 mA e 4,3 V C) 1,15 mA e 6,76 V D) 1,23 mA e 6,76 V E) 1,23 mA e 7,74 V

Ver gabarito

Gabarito: A
