Gabarito disponível

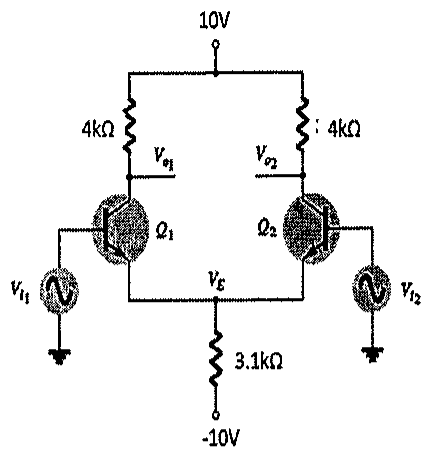

Examine a figura abaixo.
Determine o valor que mais se aproxima da corrente elétrica CC no coletor do transistor Q₁, considerando que os transistores são do mesmo tipo, operam na região linear e que o coeficiente β dos transistores são elevados (maiores do que 100) e assinale a opção correta.
Dado: VBE = 0,7 V
Determine o valor que mais se aproxima da corrente elétrica CC no coletor do transistor Q₁, considerando que os transistores são do mesmo tipo, operam na região linear e que o coeficiente β dos transistores são elevados (maiores do que 100) e assinale a opção correta.
Dado: VBE = 0,7 V
