Questão 25 — Amplificador Diferencial (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Amplificador Diferencial

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

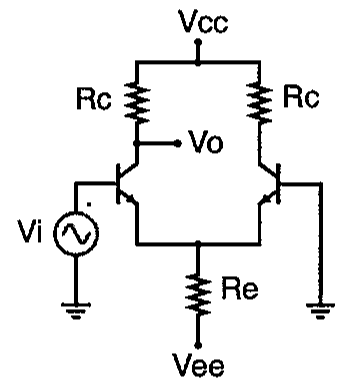

Examine o circuito da figura abaixo.

Amplificador diferencial com dois transistores NPN, cada um com resistor Rc ligado a Vcc; a saída Vo é tomada no coletor do primeiro transistor; os emissores são ligados juntos ao resistor Re conectado a Vee; a fonte de sinal Vi está na base do primeiro transistor e a base do segundo está aterrada.

Amplificador diferencial com dois transistores NPN, cada um com resistor Rc ligado a Vcc; a saída Vo é tomada no coletor do primeiro transistor; os emissores são ligados juntos ao resistor Re conectado a Vee; a fonte de sinal Vi está na base do primeiro transistor e a base do segundo está aterrada.

Sabendo que os transistores estão casados e a fonte de sinal Vi é puramente AC, calcule a corrente de polarização Ic e assinale a opção correspondente.

Dados: Vcc = 9V; Vee = −9V; Vbe = 0,6V; Re = 42kΩ e Rc = 47kΩ.

Selecione uma alternativa A) Vo = 4,0V, Ic = 107mA B) Vo = 4,3V, Ic = 100μA C) Vo = 4,7V, Ic = 100μA D) Vo = 4,8V, Ic = 89,4μA E) Vo = 5,2V, Ic = 89,4μA

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
