Questão 39 — Contadores com Flip-Flops JK (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Eletrônica Digital Contadores com Flip-Flops JK

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Observe a figura abaixo.

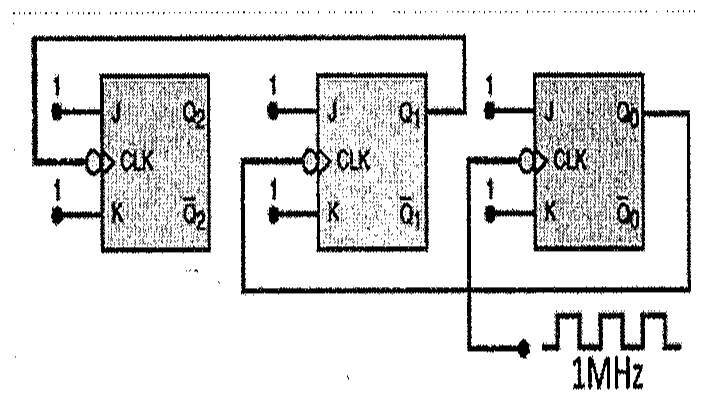

Três flip-flops JK com J e K em nível 1; clock de 1 MHz aplicado ao flip-flop de Q0, cuja saída alimenta o clock do flip-flop de Q1, e Q1 alimenta o clock do flip-flop de Q2.

Três flip-flops JK com J e K em nível 1; clock de 1 MHz aplicado ao flip-flop de Q0, cuja saída alimenta o clock do flip-flop de Q1, e Q1 alimenta o clock do flip-flop de Q2.

Calcule a frequência do sinal Q̅₂ e assinale a opção correta.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final SSPM CP-QTPA 2024 — página 1
