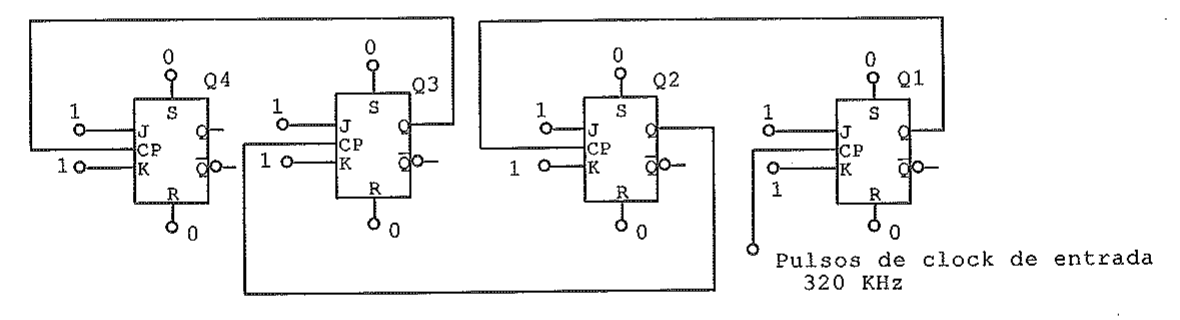

Considere um circuito digital que possui quatro Flip-Flops JK (Q4, Q3, Q2 e Q1), conforme o diagrama abaixo.
Onde:
S =PRESET
R= CLEAR
CP= CLOCK
Sabendo que pulsos de Clock de 320 KHz são aplicados no Flip-Flop Q1, determine a frequência do sinal de saída (Q) do Flip-Flop Q4 e assinale a opção correta.
Onde:
S =PRESET
R= CLEAR
CP= CLOCK
Sabendo que pulsos de Clock de 320 KHz são aplicados no Flip-Flop Q1, determine a frequência do sinal de saída (Q) do Flip-Flop Q4 e assinale a opção correta.
