Questão 43 — Transformadores — Relação de Transformação (Máquinas Elétricas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Máquinas Elétricas Transformadores — Relação de Transformação

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

Examine o transformador abaixo.

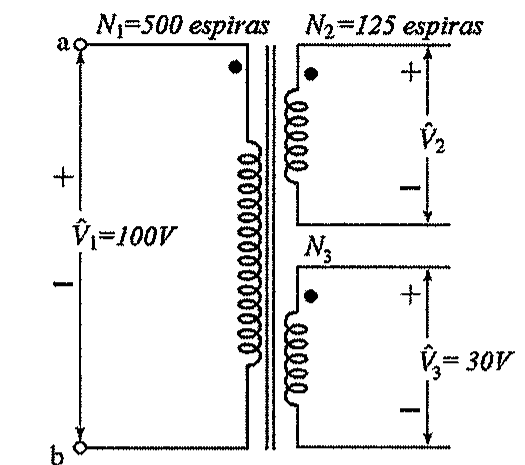

Transformador com primário N1 de 500 espiras e tensão V1 de 100 V, e dois secundários: N2 rotulado 125 espiras com tensão V2, e N3 com tensão V3 de 30 V.

Transformador com primário N1 de 500 espiras e tensão V1 de 100 V, e dois secundários: N2 rotulado 125 espiras com tensão V2, e N3 com tensão V3 de 30 V.

Dado o transformador representado acima, os valores de V̂₂ e N₂ são, respectivamente:

Selecione uma alternativa A) 400 V e 150 espiras. B) 125 V e 30 espiras. C) 25 V e 150 espiras. D) 25 V e 30 espiras. E) 20 V e 100 espiras.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM CP-QTPA 2024 — página 1
